Durchflussmesser aus Akrylat (PMMA) model A/M
Durchflussmesser aus Akrylat (PMMA) für kleine Durchflüsse

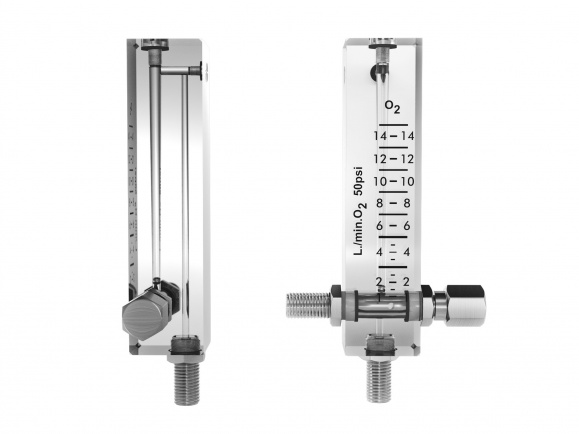

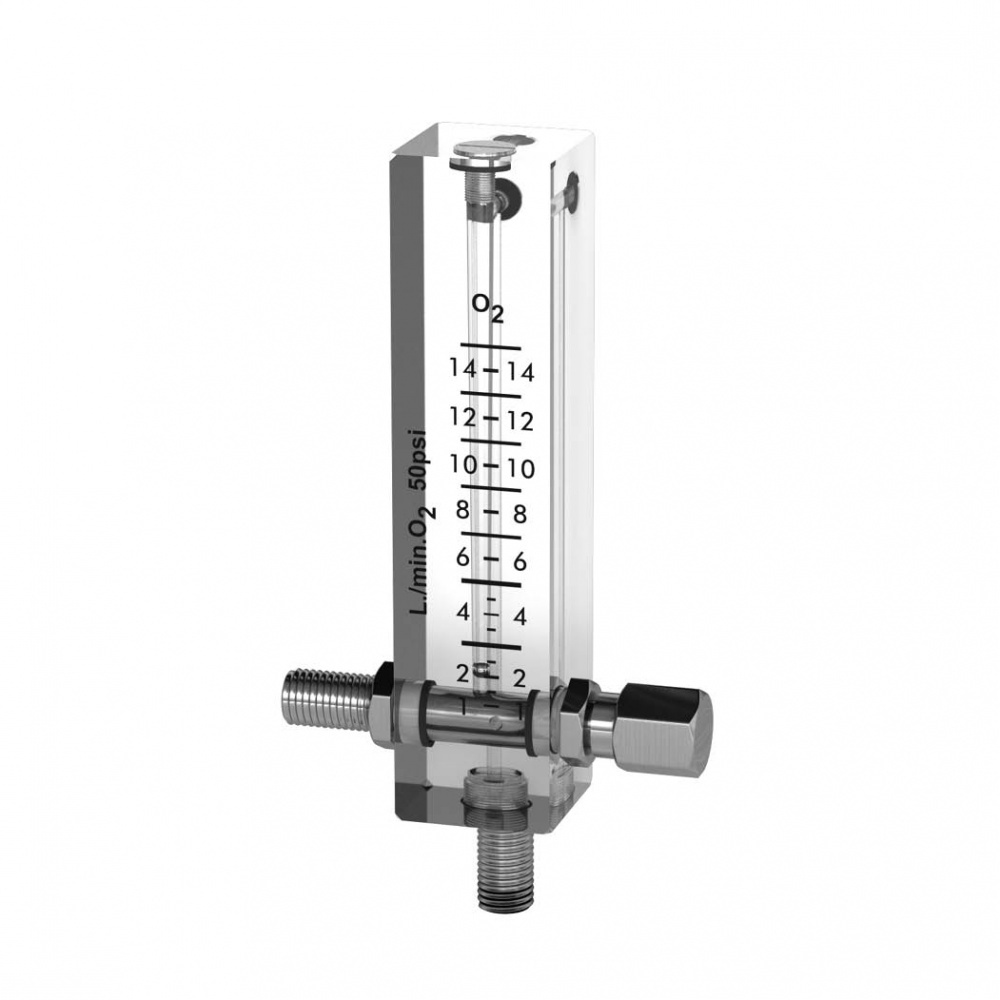

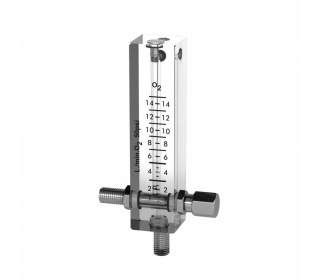

Die A/M Baureihe der Durchflussmesser ist zum Messen kleiner Durchflüsse von Flüssigkeiten und Gasen gut geeignet. Die Durchflussmesser bestehen aus Polymethylmethakrylat (PMMA) mit konischem Messloch, das direkt im Gehäuse des Messgeräts angebracht ist. Die max. Temperaturbeständigkeit beträgt 70 °C. Der Schwimmer ist in der Regel kugelig, aus Edelstahl AISI 316. Je nach dem gemessenen Medium kann er aus Nylon, Glas, Aluminium oder aus einem anderen Werkstoff hergestellt werden. Um das Medium zum Sollwert dosieren zu können, ist der Durchflussmesser ist mit einem Nadelventil aus vernickeltem Messing oder Edelstahl ausgestattet. Der Durchflussmesser wird mit einem seitlichem und rechteckigem Gewindeanschluss hergestellt.
Max. Temperaturbeständigkeit: 70°C.
Maximaler geprüfter Druck: 10 bar.
Genauigkeit: +/- 5%.

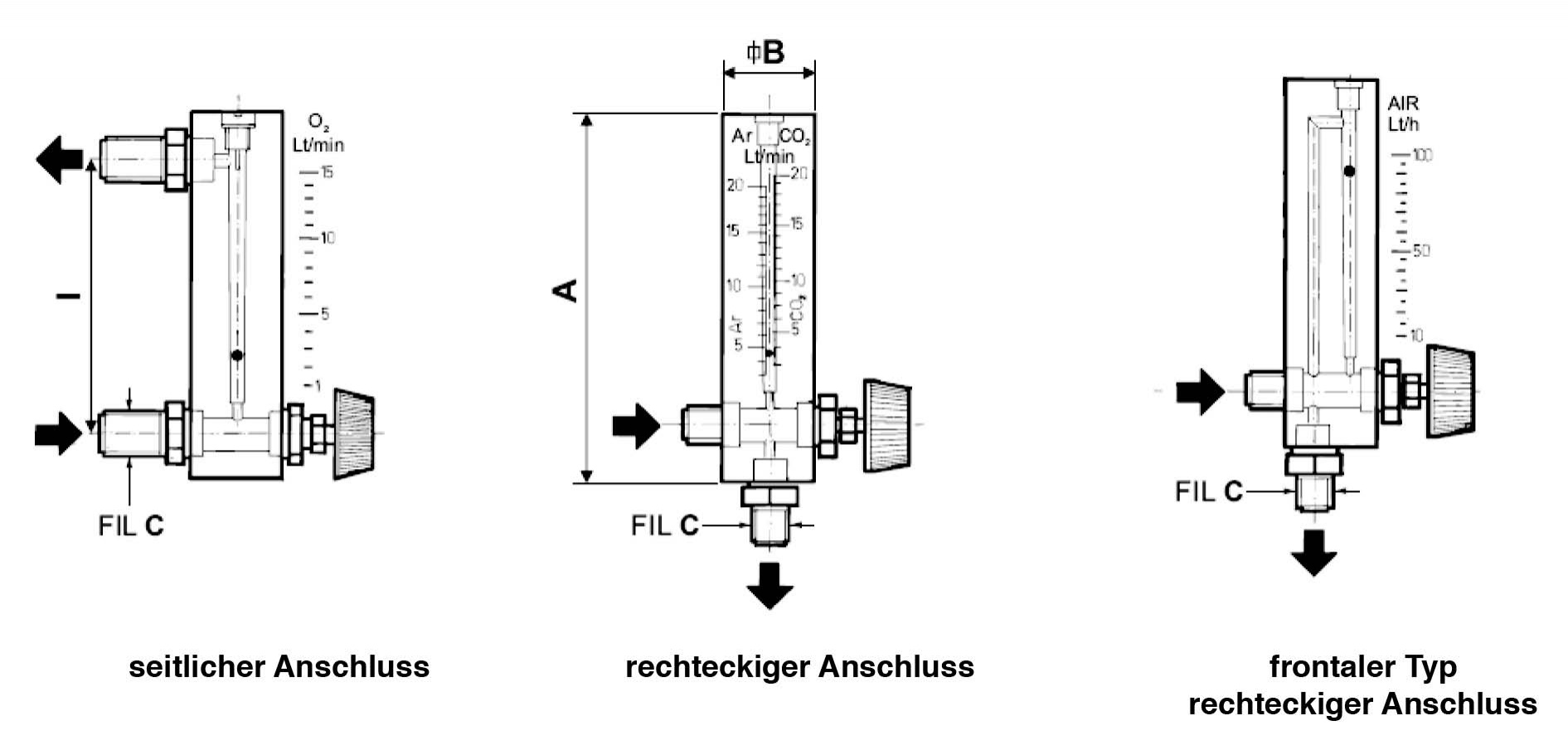

| Typ | A | B | C" | I | Bauart | Wasser l/h max |
Luft l/min., P.A. max. |
| a-m 95 | 95 | 30 | 1/4”- 3/8” | 65 | 1 * 2 * 3 | 40 | 15 |
| a-m 120 | 120 | 30 | 1/4”- 3/8” | 90 | 1 * 2 * 3 | 50 | 35 |
| a-m 145 | 145 | 30 | 1/4”- 3/8” | 115 | 1 * 2 * 3 | 120 | 50 |
| a-m 185 | 185 | 30 | 3/8” | 155 | 1 | 150 | 80 |
 |
 |
