Labor-Durchflussmesser model LB/89
Labor-Durchflussmesser

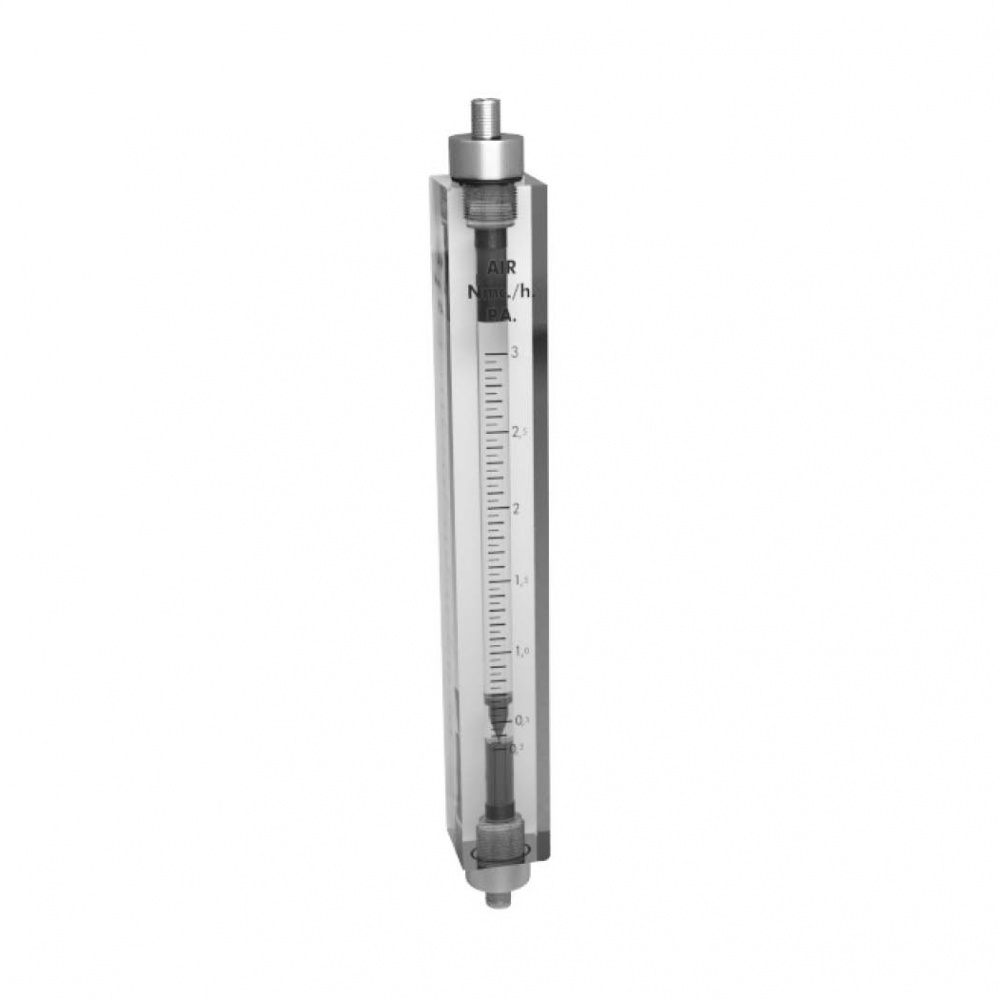

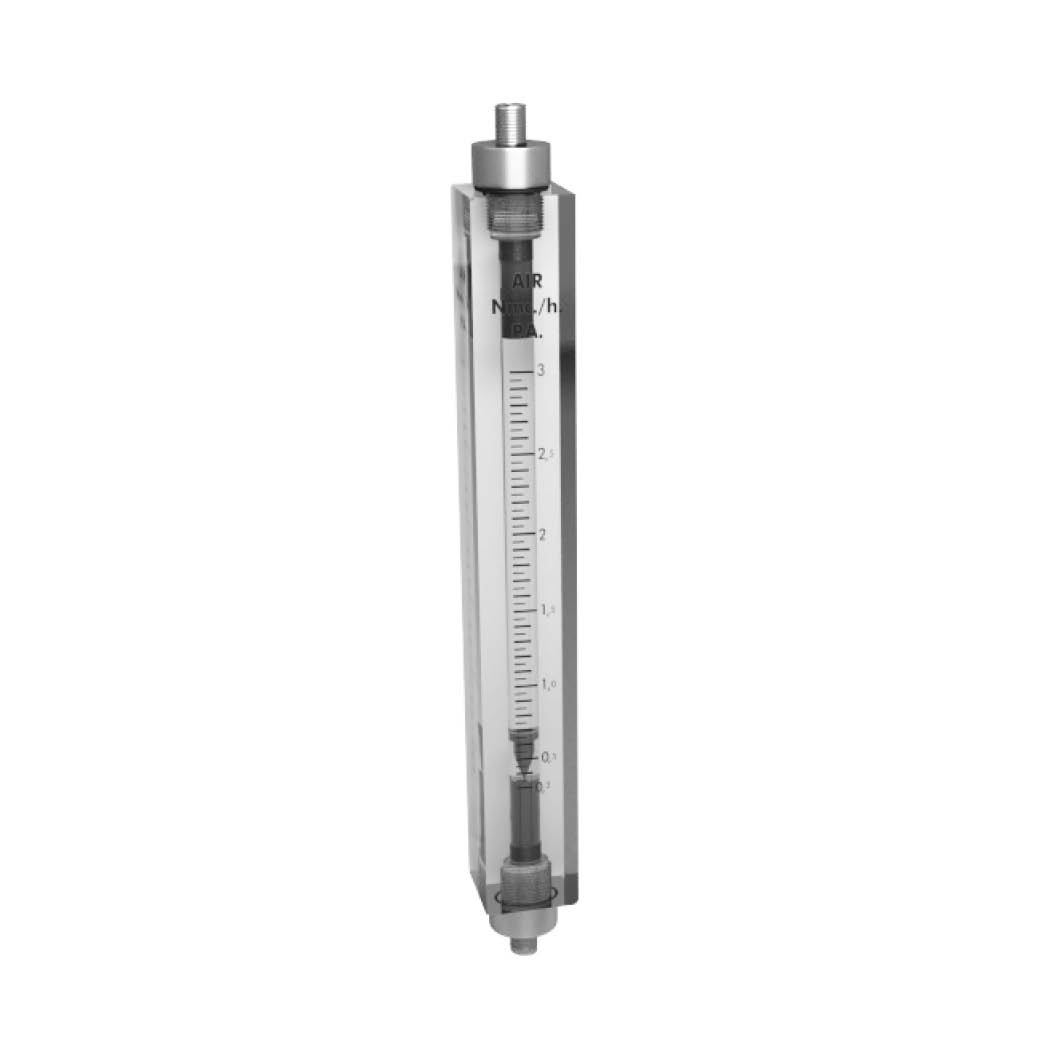

Die Durchflussmesser LB/89 sind zum momentanen Messen eines kleinen Durchflusses von Flüssigkeiten und Gasen geeignet. Die Durchflussmesser können seitlichen oder achsialen Gewindeanschluss oder achsialen Flanschanschluss haben. Die Durchflussmesser bestehen nur aus Polymethylmethakrylat (PMMA). Die max. Temperaturbeständigkeit beträgt 70 °C. Auf Anfrage können die Durchflussmesser mit Anzeige min./max. Durchfluss geliefert werden.

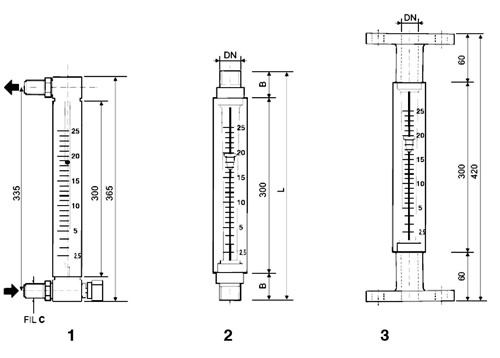

Variante:
1. mit vernickeltem Messing- oder Edelstahlnadelventil
2. mit achsialem Gewindeanschluss aus PVC oder AISI 304
3. mit Flanschanschluss aus PVC oder AISI 304
Max. Temperaturbeständigkeit: 70 °C.
Maximaler geprüfter Druck: 10 bar.
Genauigkeit: +/- 5 %.
|
|
 |
| Luft l/min | Wasser l/h | C | Flanschanschluss DN | B | C | L | Luft m3/h |
Wasser l/h | C | Flanschanschluss DN | B | C | L | |
| 10 | 25 | 3/8” 1/2” | 10 - 15 | 35 | 35 | 370 | 6 8 10 |
320 | 1/2” | 10 -15 | 40 | 40 | 380 | |
| 20 | 60 | 420 | ||||||||||||
| 30 | 100 | 600 | ||||||||||||
| 50 | 150 | 800 | ||||||||||||
| 70 | 200 |
