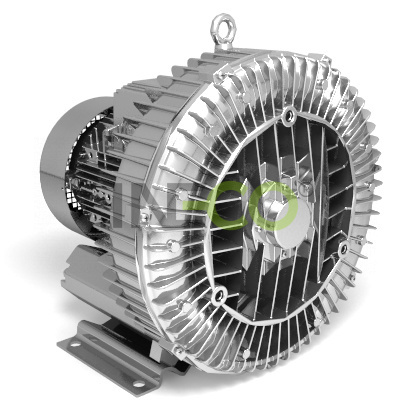

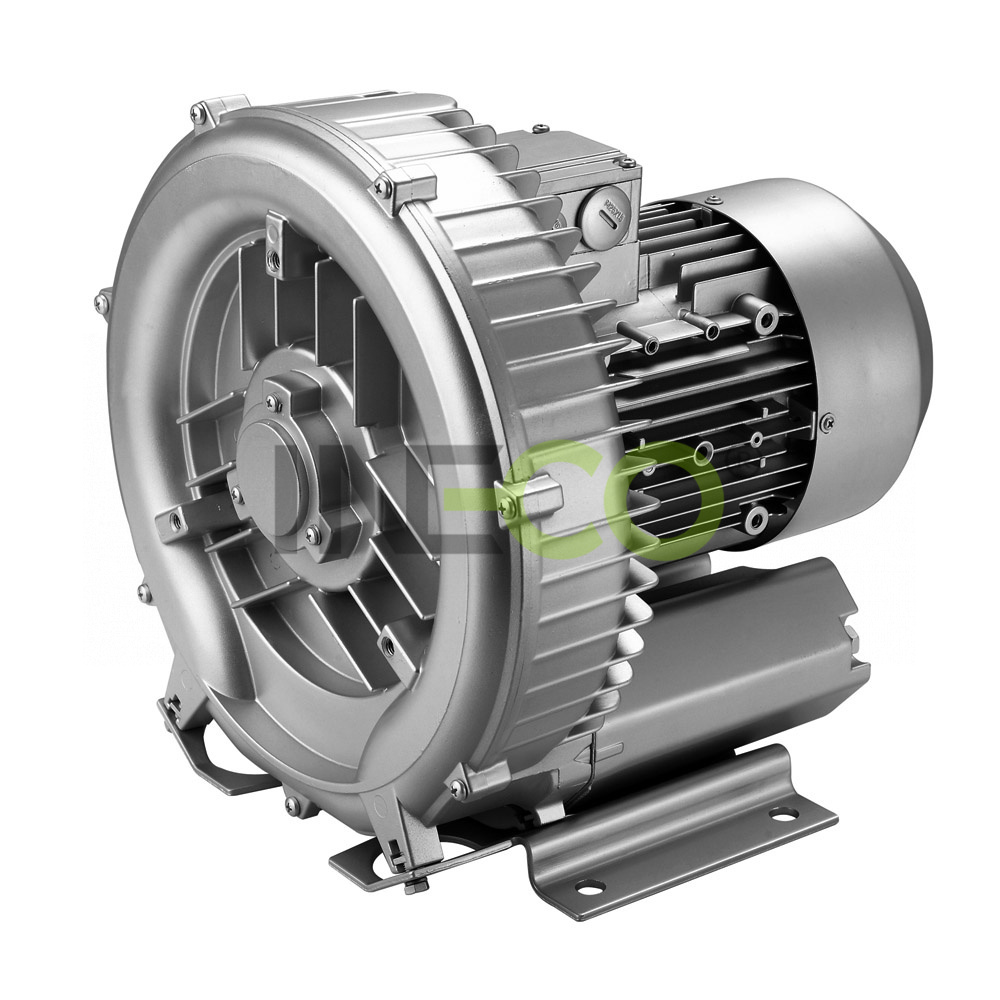

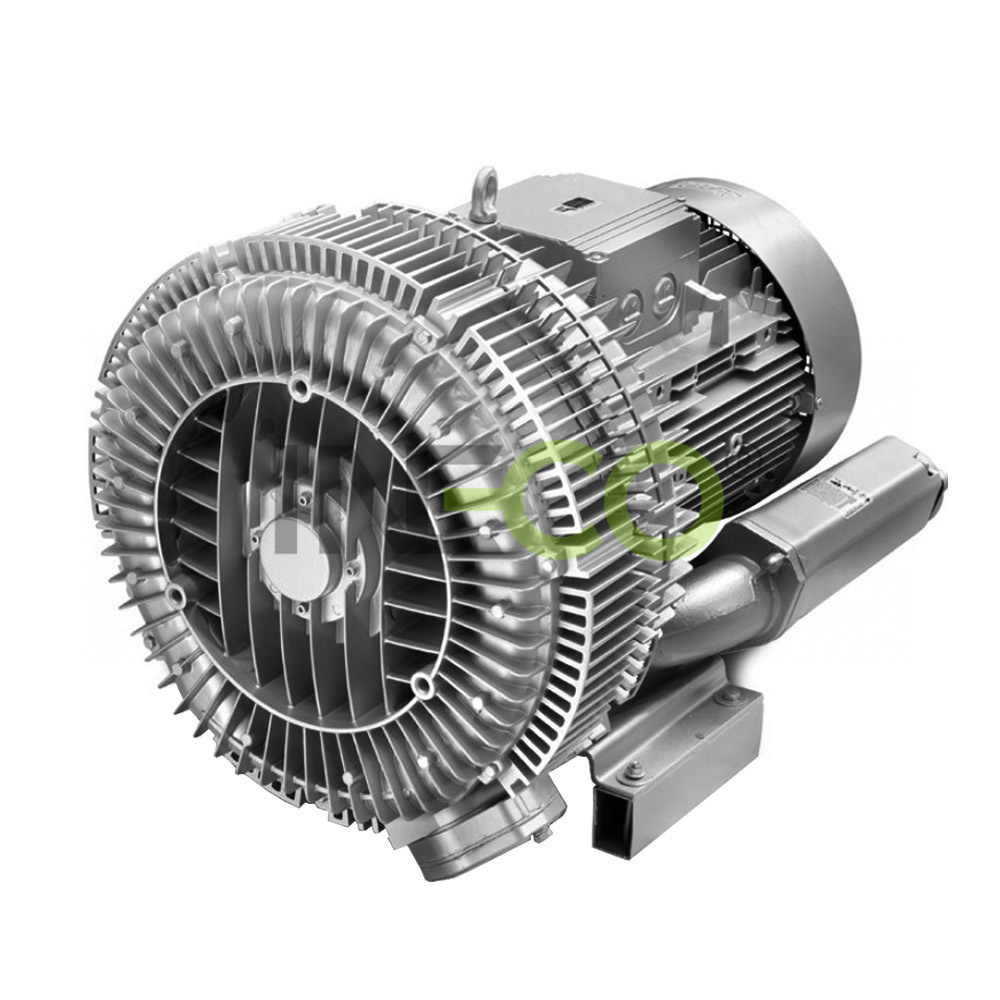

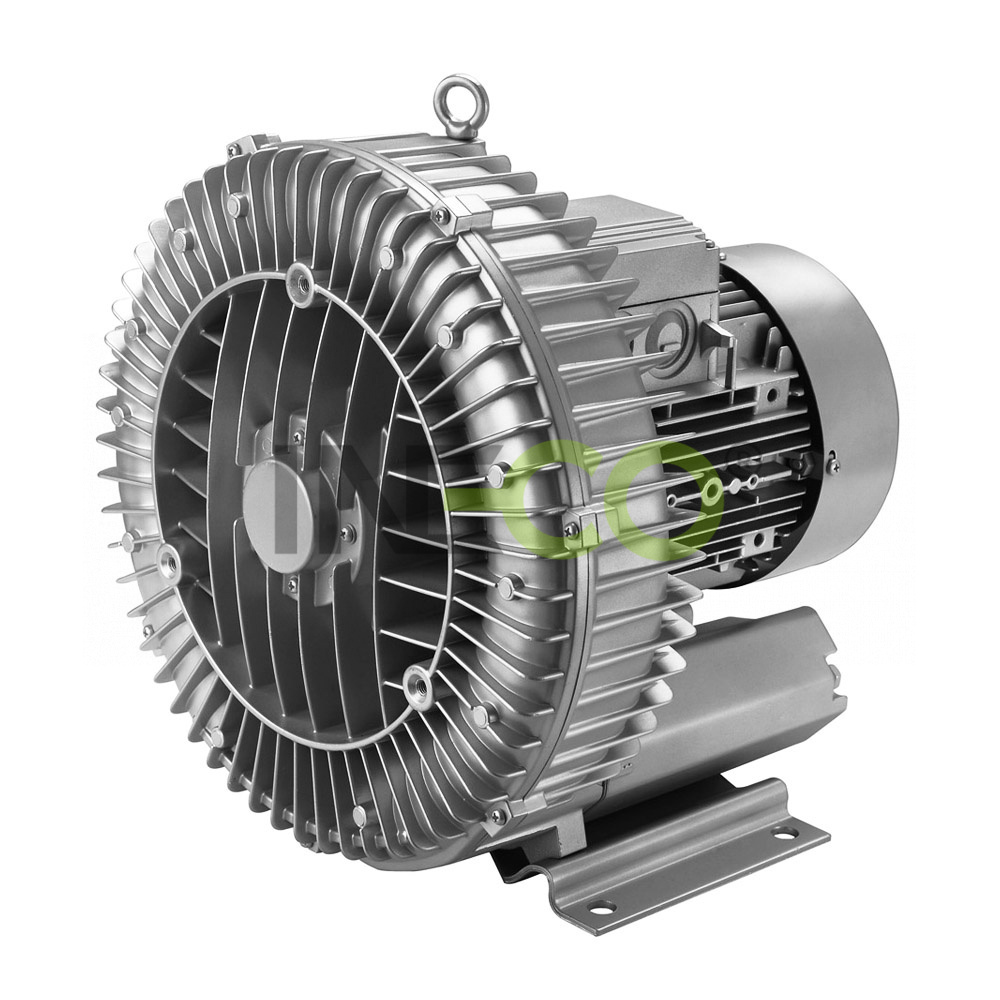

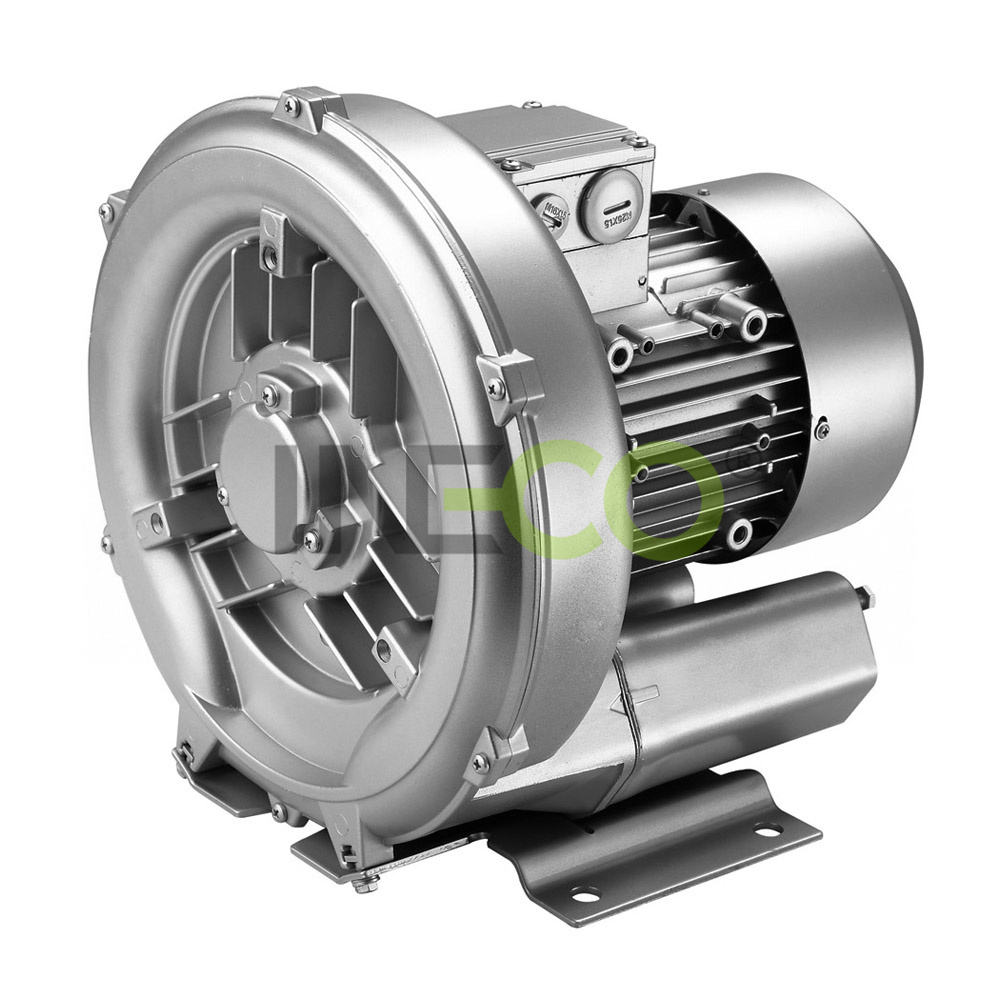

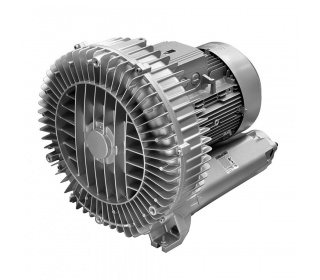

INW Einstufige Verdichter / Vakuumpumpen mit Seitenkanal

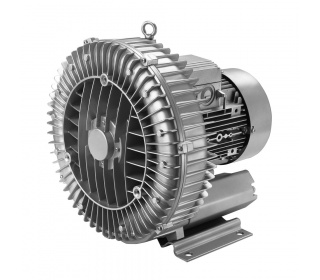

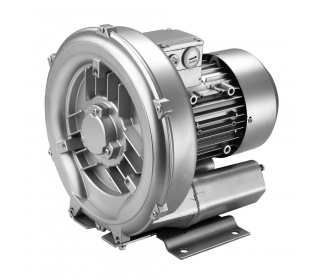

INW Einstufige Seitenkanalverdichter INW 21, INW 31

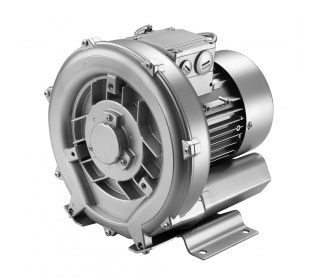

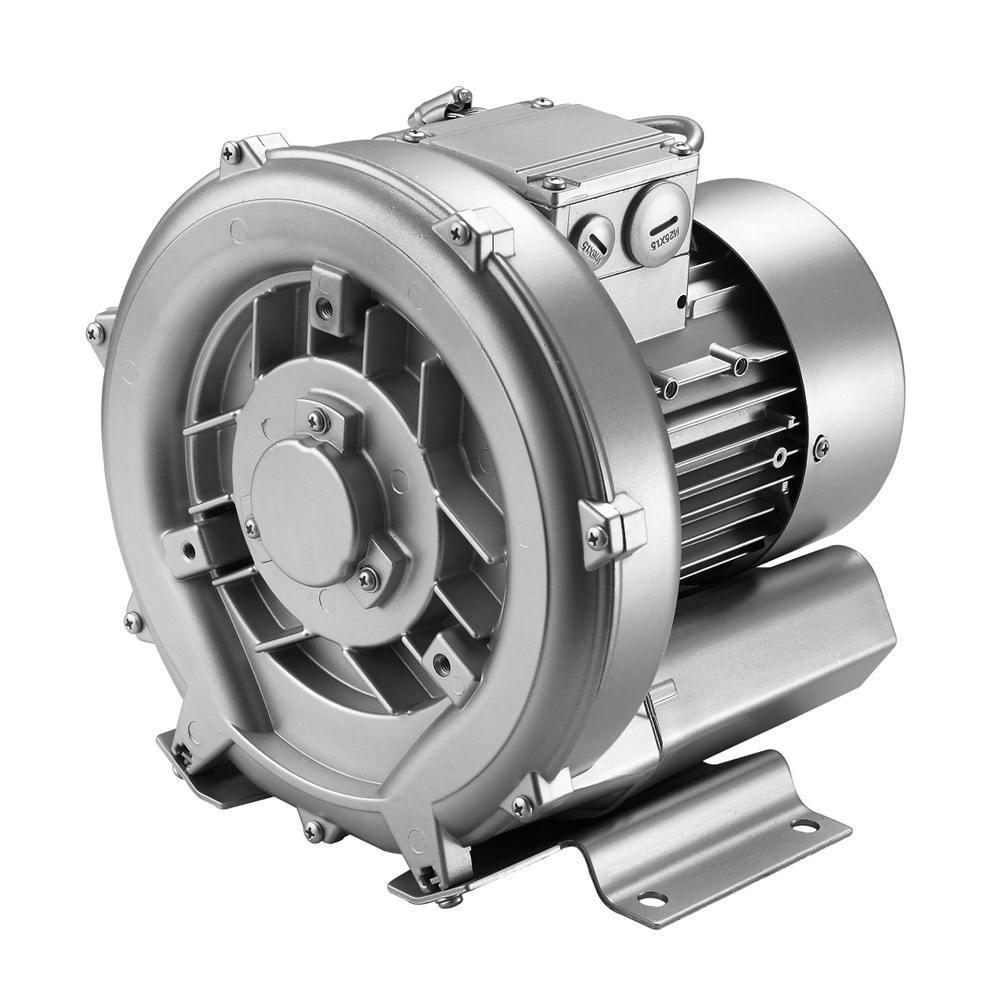

INW Einstufige Seitenkanalverdichter INW 41

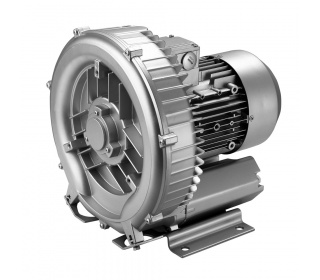

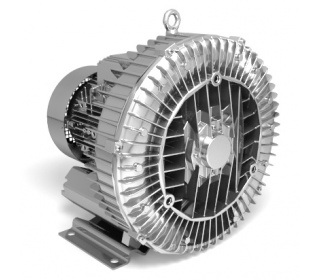

INW Einstufige Seitenkanalverdichter INW 51

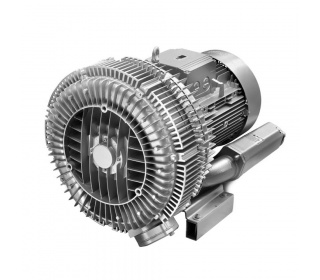

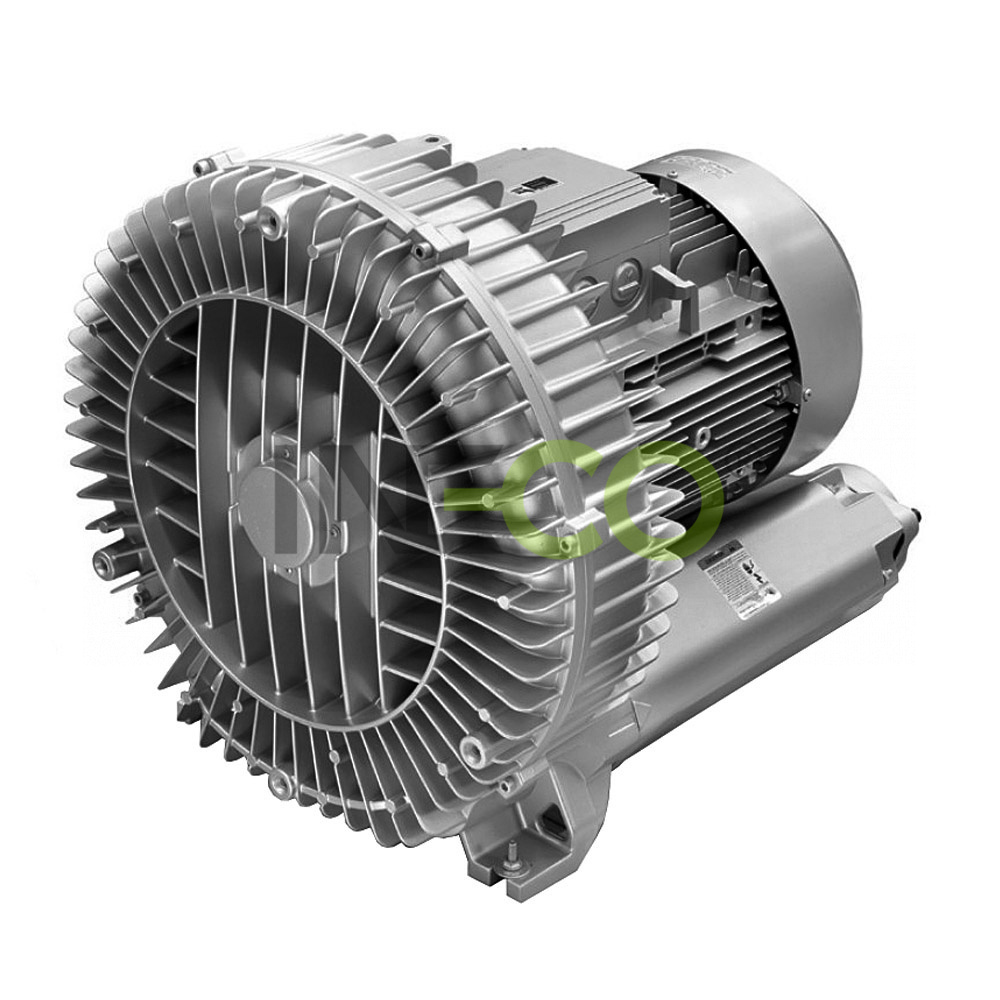

INW Einstufige Seitenkanalverdichter INW 61, INW 71, INW 73, INW 81, INW 83

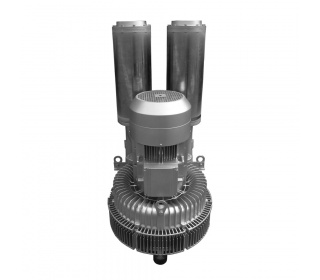

INW Einstufige Seitenkanalverdichter INW 84
INW Einstufige Seitenkanalverdichter INW 91, INW 93

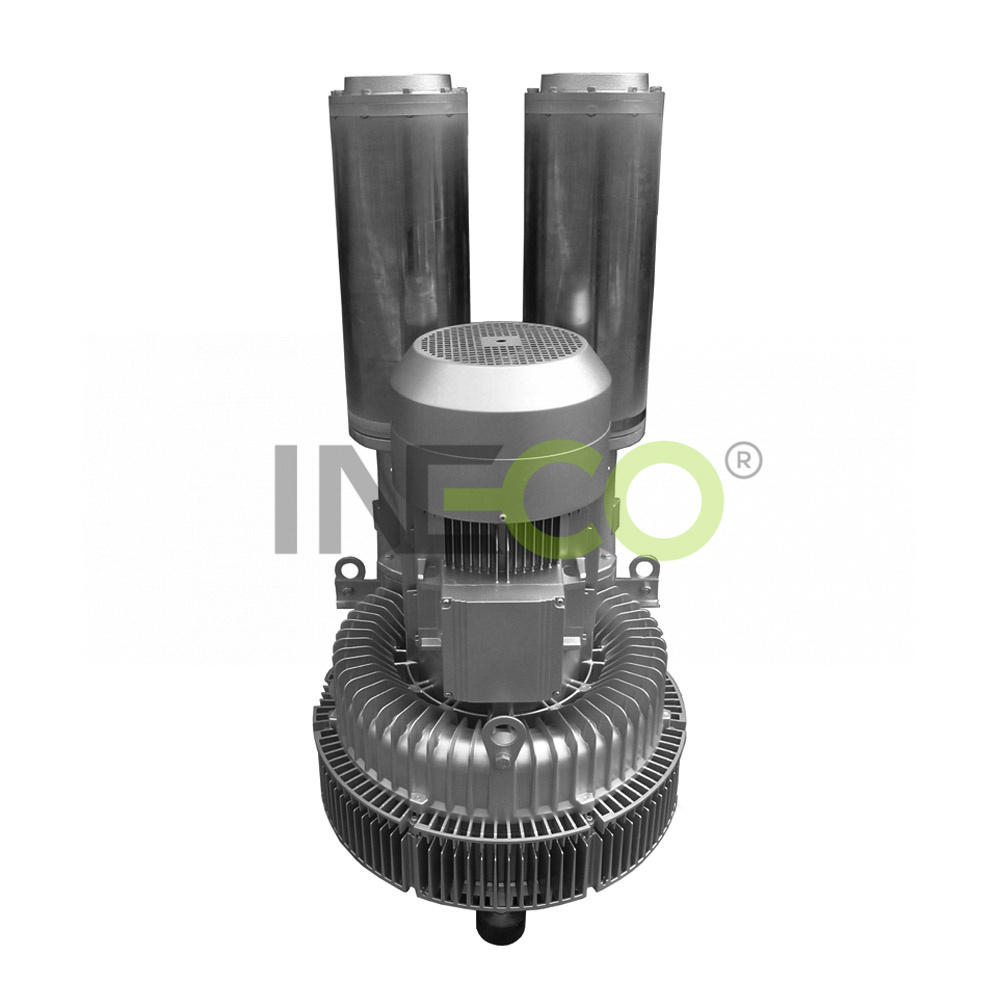

INW Einstufige Seitenkanalverdichter INW 95
Seitenkanalverdichter - 5
Merkmale:
- umfangsreiche Verwendung
- geringe Ansprüche an Wartung
- ölfreier Betrieb
- geringe Geräuschentwicklung
- geringe Gewicht
- große Auswahl an Typen und Leistungen
- einfache Montage und Demontage
- Minimum der beweglichen Teile
- breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe
Anwendungsbereich:
- Belüftungsverfahren in den Abwasserkläranlagen
- Sauerstoffanreicherung des Zuchtteichwassers
- Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
- Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
- Staubsammlung, Luft-Messer
- Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
- Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
- Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
- Textilindustrie – Absaugung der Produktionsabfälle
- Gesundheitstechnik– zahnärztliche Absaugeanlagen
- Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
- Drucktechnik – Halten der Blätter mit Unterdruck
Arbeitsweise:
Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.
| Typ | Motorleistung (m3/h) |
Druck/ |
Motor (IP55)*, 50Hz, (60Hz)** |
Geräuschen twicklung |
Ge- wicht (kg) |
Anschluss dichters winde) |
||
|
Aufnahmel- eistung |
Spannung | Strom | ||||||
| (kW) | (V) | (A) | ||||||
| Dreiphasig |
||||||||
| INW 01 H16 * |
55 | 90/80 | 0,2 | 200-240 Δ/345-415 Y | 1,0 Δ/0,6 Y | 46 | 5 | G 1" |
| INW 11 H16 * |
70 | 120/110 | 0,25 | 200-240 Δ/345-415 Y | 1,16 Δ/0,7 Y | 48 | 7 | G 1" |
| INW 21 H06 | 80 | 110/100 | 0,25 | 200-240 Δ/345-415 Y | 2,1 Δ/1,2 Y | 53 | 8 | G 1¼" |
| INW 21 H16 | 80 | 130/120 | 0,4 | 200-240 Δ/345-415 Y | 2,6 Δ/1,5 Y | 53 | 10 | G 1¼" |
| INW 31 H06 | 110 | 120/110 | 0,55 | 200-240 Δ/345-415 Y |
2,8 Δ/1,6 Y |
55 | 11 | G 1¼" |
| INW 41 H06 | 145 | 120/120 | 0,7 | 200-240 Δ/345-415 Y | 3,8 Δ/2,2 Y | 63 | 13 | G 1½" |
| INW 41 H16 | 145 | 160/160 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 63 | 15 | G 1½" |
| INW 41 H26 | 145 | 200/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 63 | 17 | G 1½" |
| INW 51 H06 | 210 | 100/110 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 64 | 19 | G 2" |
| INW 51 H16 | 210 | 170/170 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 64 | 21 | G 2" |
| INW 51 H26 | 210 | 190/200 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 64 | 22 | G 2" |
| INW 51 H36 | 210 | 270/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 64 | 25 | G 2" |
| INW 53 H06 | 270 | 40/40 | 0,85 | 200-240 Δ/345-415 Y | 4,2 Δ/2,4 Y | 65 | 19 | G 2” |
| INW 53 H16 | 270 | 110/120 | 1,3 | 200-240 Δ/345-415 Y | 5,7 Δ/3,3 Y | 65 | 21 | G 2” |
| INW 53 H26 | 270 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 7,5 Δ/4,3 Y | 65 | 22 | G 2” |
| INW 53 H36 | 270 | 230/220 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 25 | G 2” |
| INW 61 H06 | 280 | 180/170 | 1,6 | 200-240 Δ/345-415 Y | 8,5 ∆/ 4,9 Y | 65 | 24 | G 2” |
| INW 61 H16 | 280 | 220/235 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 65 | 26 | G 2" |
| INW 61 H26 | 280 | 280/280 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 65 | 31 | G 2" |
| INW 71 H06 | 318 | 150/160 | 1,6 | 200-240 Δ/345-415 Y | 8,5 Δ/4,9 Y | 69 | 27 | G 2" |
| INW 71 H16 | 318 | 190/190 | 2,2 | 200-240 Δ/345-415 Y | 9,7 Δ/5,6 Y | 69 | 29 | G 2" |
| INW 71 H26 | 318 | 270/260 | 3,0 | 200-240 Δ/345-415 Y | 12,5 Δ/7,2 Y | 69 | 34 | G 2" |
| INW 71 H37 | 318 | 360/290 | 4,0 | 345-415 ∆/600-720 Y | 9,5 Δ/5,5 Y |
69 | 40 | G 2" |
| INW 73 H06 | 420 | 100/100 | 1,6 | 200-240 Δ/345-415 Y |
8,5 Δ/4,9 Y | 70 | 29 | G 2" |
| INW 73 H16 | 420 | 170/180 | 2,2 | 200-240 Δ/345-415 Y |
9,7 Δ/5,6 Y | 70 | 32 | G 2" |
| INW 73 H26 | 420 | 200/220 | 3,0 | 200-240 Δ/345-415 Y |
12,5 Δ/7,2 Y |
70 | 37 | G 2" |
| INW 73 H37 | 420 | 290/260 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 42 | G 2" |
| INW 81 H07 | 530 | 200/200 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 51 | G 2½" |
| INW 81 H17 | 530 | 300/300 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 61 | G 2½" |
| INW 81 H27 | 530 | 430/320 | 7,5 | 345-415V ∆/600-720 Y | 16,7∆/9,6 Y | 70 | 66 | G 2½" |
| INW 83 H07 | 700 | 140/150 | 4,0 | 345-415V ∆/600-720 Y | 9,5 ∆/5,5 Y | 70 | 52 | G 2½" |
| INW 83 H17 | 700 | 190/200 | 5,5 | 345-415V ∆/600-720 Y | 13,3 ∆/7,7 Y | 70 | 62 | G 2½" |
| INW 83 H27 | 700 | 260/270 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 70 | 67 | G 2½" |
| INW 84 H27 | 900 | 180/200 | 7,5 | 345-415V ∆/600-720 Y | 16,7 ∆/9,6 Y | 74 | 87 | G 2½" |
| INW 84 H37 | 900 | 370/280 | 11,0 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 115 | G 2½" |
| INW 91 H07 | 1050 | 190/190 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 74 | 108 | G 4" |
| INW 91 H17 | 1050 | 280/290 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 74 | 121 | G 4" |
| INW 91 H37 | 1050 | 460/360 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 74 | 126 | G 4" |
| INW 93 H07 | 1370 | 110/120 | 8,5 | 345-415V ∆/600-720 Y | 18,2 ∆/10,5 Y | 75 | 98 | G 4" |
| INW 93 H17 | 1370 | 180/190 | 12,5 | 345-415V ∆/600-720 Y | 28,0 ∆/16,2 Y | 75 | 120 | G 4" |
| INW 93 H37 | 1370 | 340/320 | 18,5 | 345-415V ∆/600-720 Y | 37,0 ∆/21,0 Y | 75 | 131 | G 4" |
| INW 94 H27 | 1940 | 110/130 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 187 | G 4" |
| INW 94 H37 | 1940 | 200/220 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 212 | G 4" |
| INW 94 H47 | 1940 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 219 | G 4" |
| INW 95 H27 | 2050 | 170/160 | 15,0 | 345-415V ∆/600-720 Y | 35,0 ∆/20,0 Y | 75 | 220 | G 4" |
| INW 95 H37 | 2050 | 230/250 | 20,0 | 345-415V ∆/600-720 Y | 40,0 ∆/23,0 Y | 75 | 230 | G 4" |
| INW 95 H47 | 2050 | 280/310 | 25,0 | 345-415V ∆/600-720 Y | 52,0 ∆/30,0 Y | 75 | 235 | G 4" |
| Einphasig | ||||||||
| INW 01 A11 * |
50 | 80/70 | 0,2 | 200-240 | 1,5 | 46 | 6 | G 1" |
| INW 11 A11 * | 70 | 110/110 | 0,25 | 200-240 | 1,7 | 48 | 8 | G 1" |
| INW 21 A11 | 80 | 130/120 | 0,37 | 200-240 | 2,7 | 53 | 10 | G 1¼" |
| INW 31 A01 | 100 | 120/120 | 0,55 | 200-240 | 3,7 | 55 | 12 | G 1¼" |
| INW 41 A01 | 145 | 120/120 | 0,7 | 200-240 | 4,5 | 63 | 16 | G 1½" |
| INW 41 A11 | 145 | 160/150 | 0,8 | 200-240 | 5,2 | 63 | 16 | G 1½" |
| INW 41 A21 | 145 | 190/150 | 1,1 | 200-240 | 7,3 | 63 | 18 | G 1½" |
| INW 51 A11 | 210 | 160/160 | 1,1 | 200-240 | 7,3 | 64 | 22 | G 2" |
| INW 51 A21 | 210 | 200/190 | 1,5 | 200-240 | 9 | 64 | 26 | G 2" |
| INW 53 A21 | 270 | 140/150 | 1,5 | 200-240 | 9 | 65 | 26 | G 2" |
* Die Modelle INW 01 und INW 11 haben die Schutzart IP54
** 60 Hz Angaben auf Anforderung.
Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)
Dank der Vielfältigkeit an Leistungen bieten wir zum Beispiel auch Zweistufige Gebläse INW
Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 55 (Staub- a Spritzwasserschutz) mit Ausnahme der Modelle INW 01 und INW 11, die eine Schutzart IP 54 haben.
Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreite auf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.
 |
 |
| Verdichter / Vakuumpumpen mit Seitenkanal |  |
|
|
Die Gebläse/Luftpumpen INW entsprechen den Anforderungen der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten. |
 |
Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE). |
