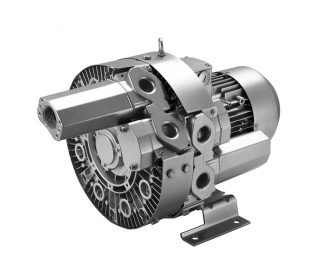

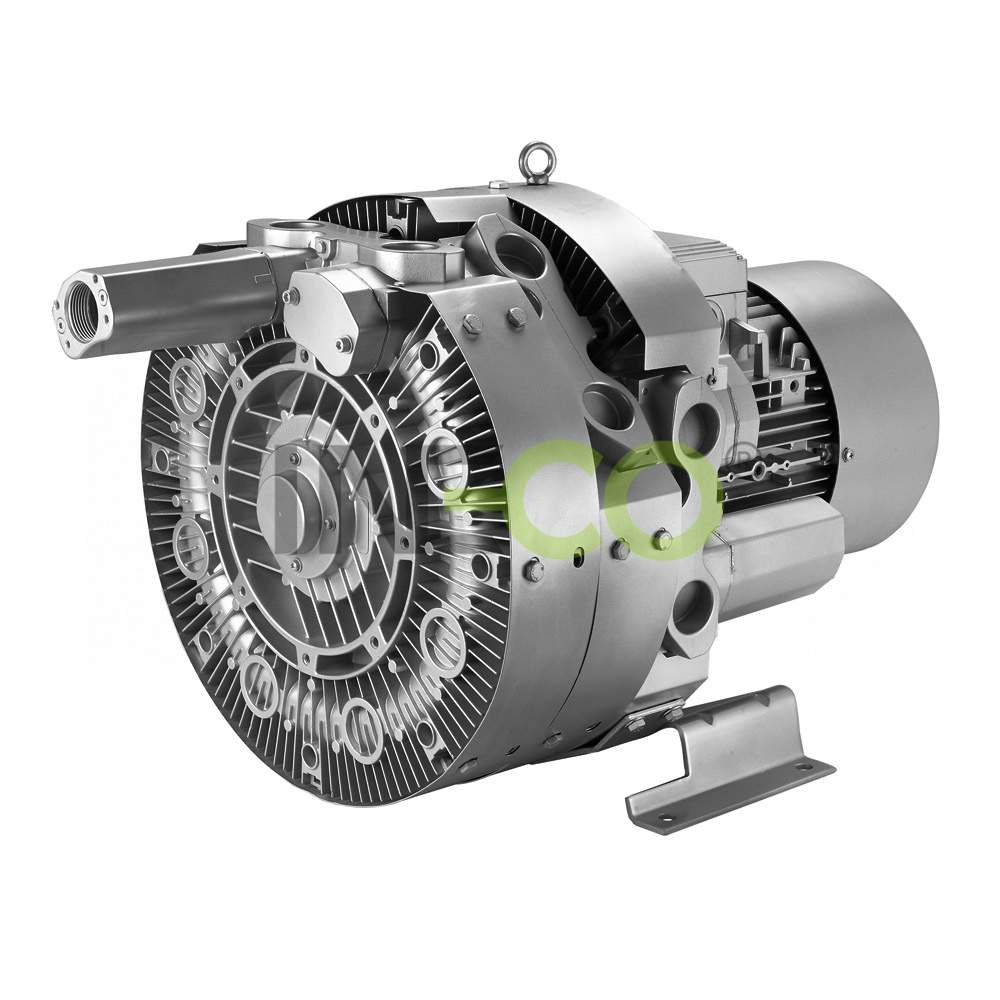

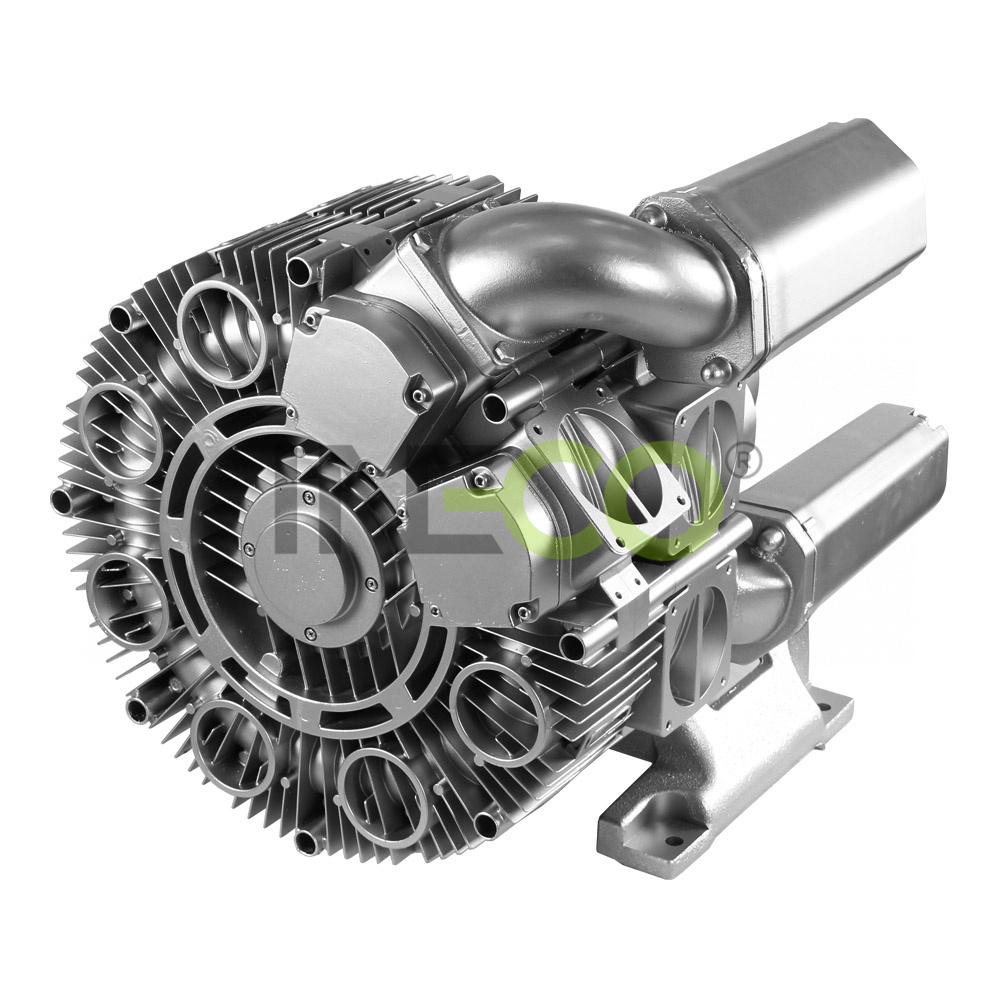

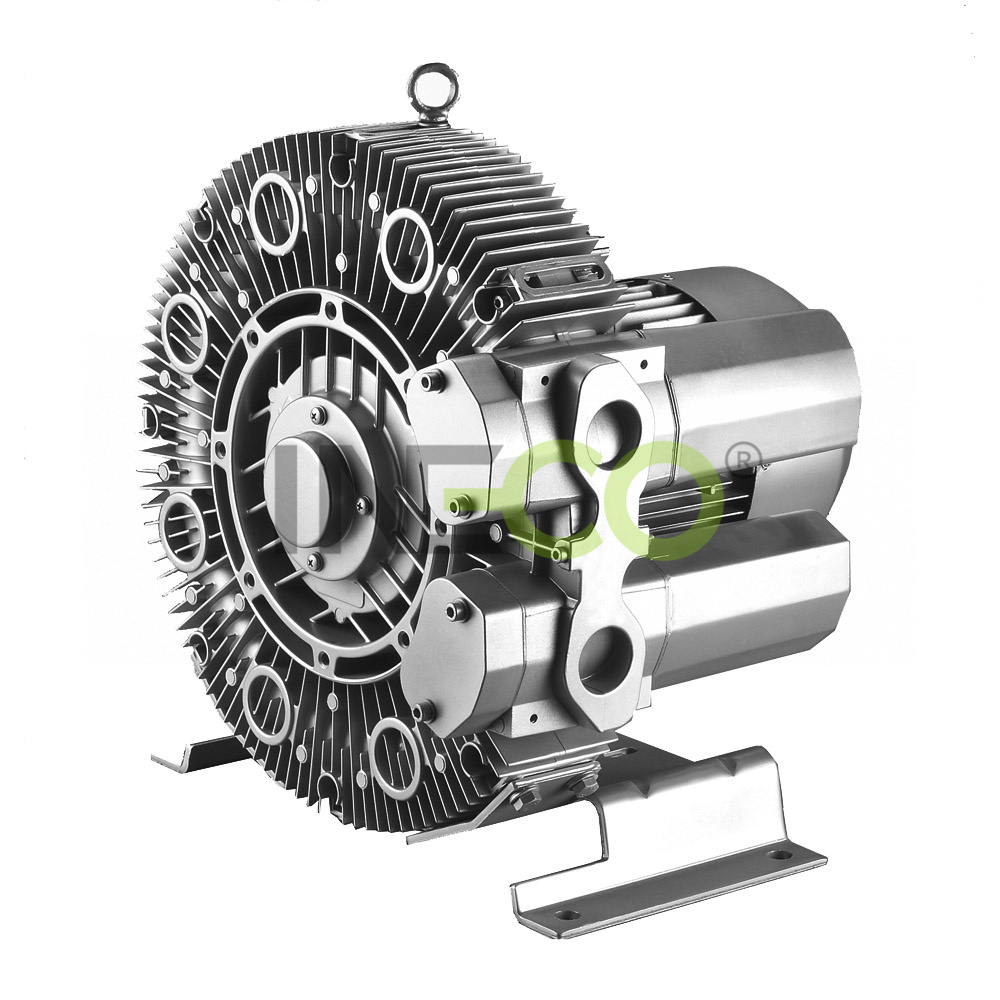

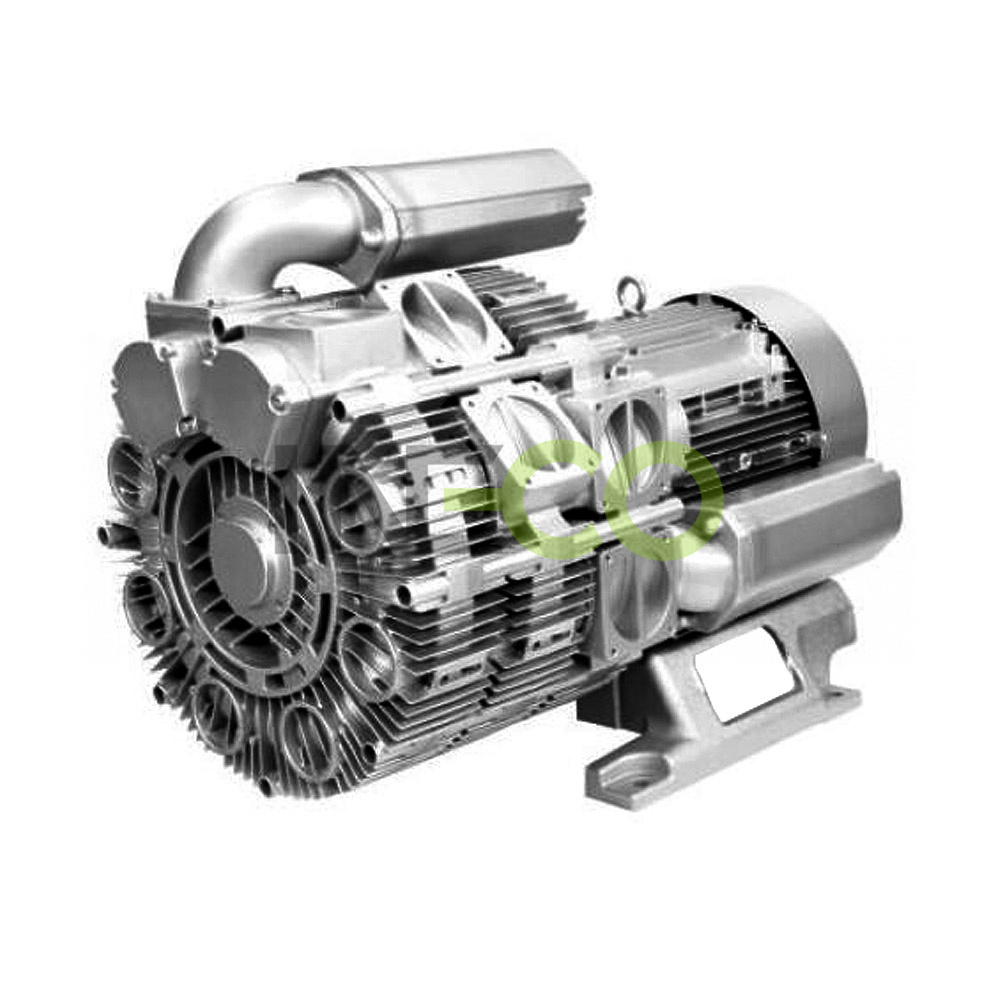

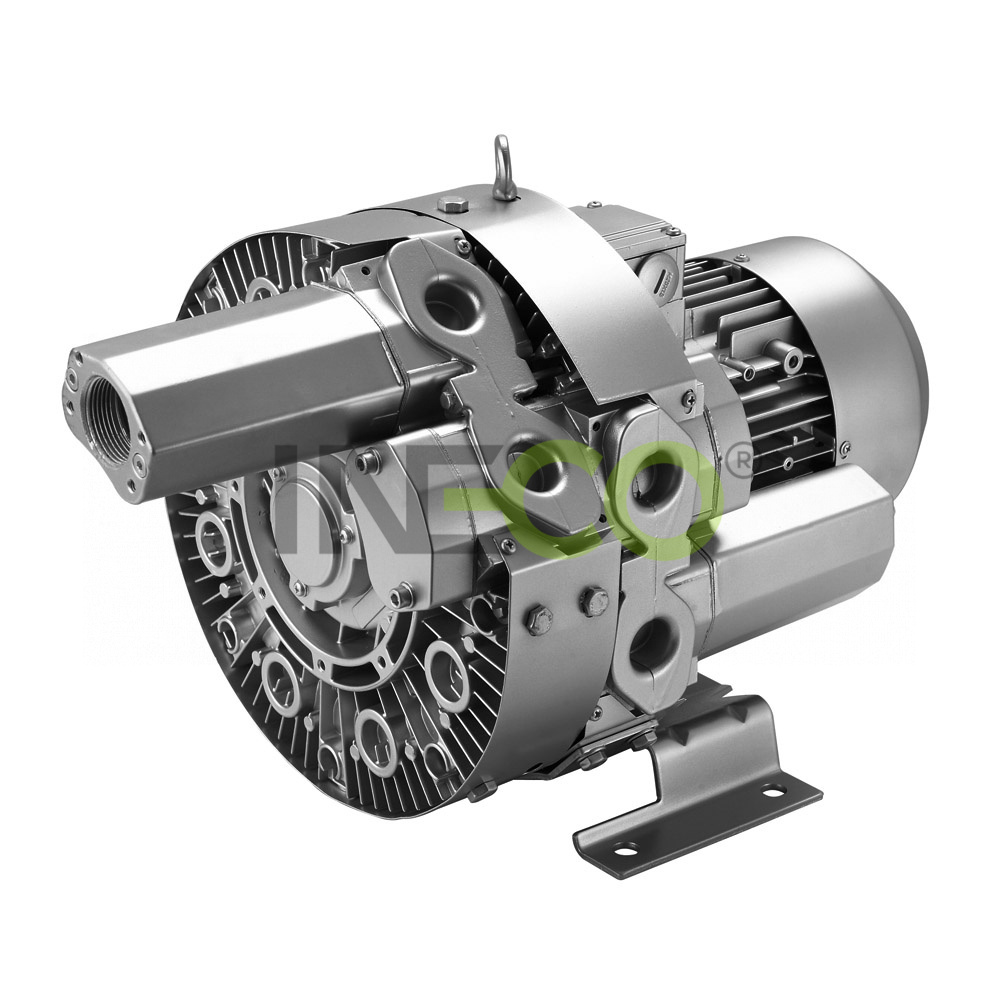

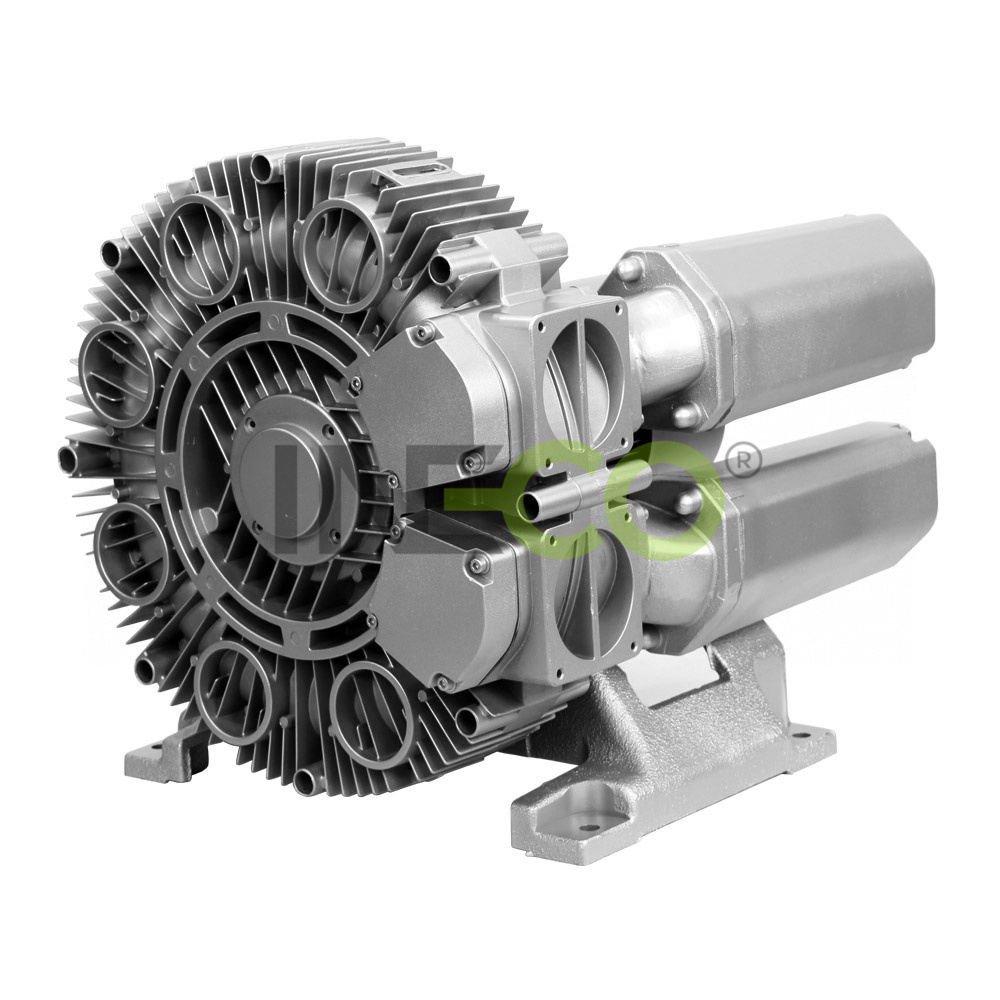

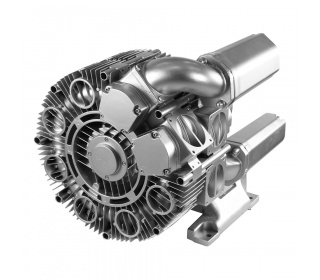

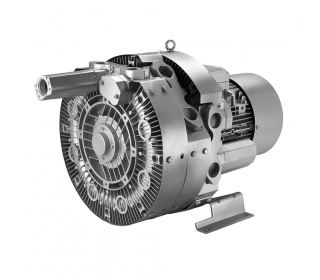

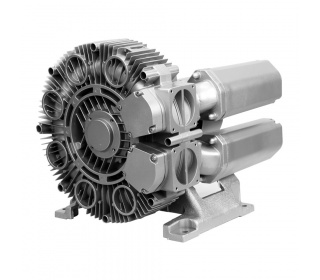

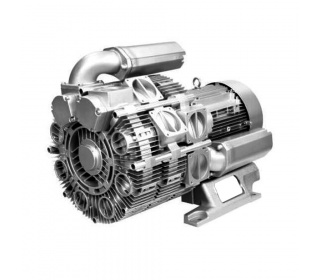

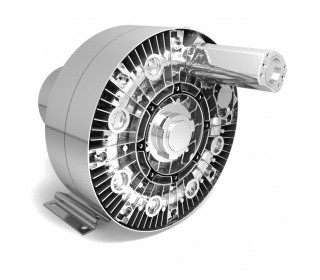

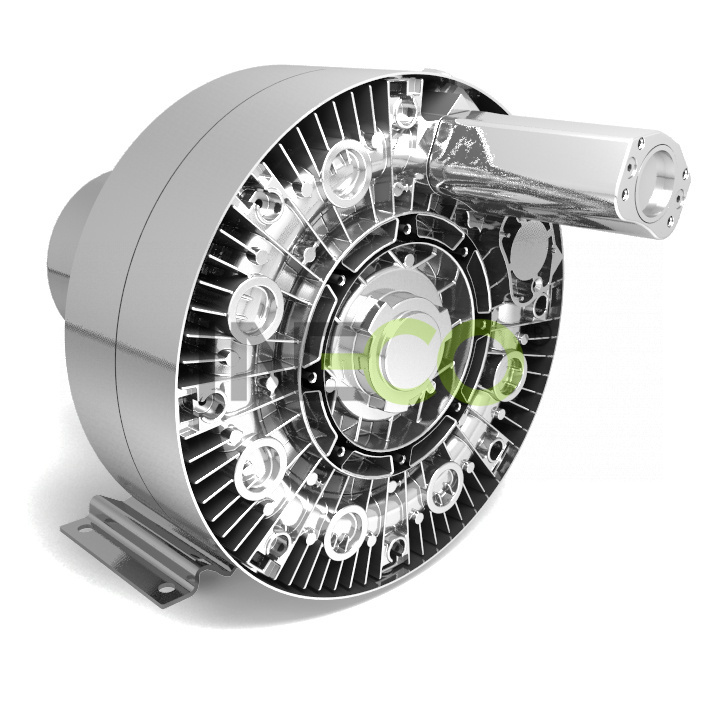

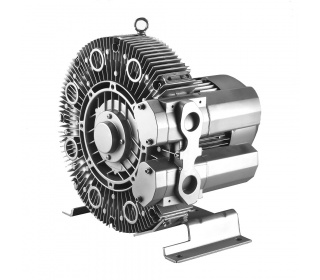

INW HP Hochdruck Verdichter / Vakuumpumpen

Zum Shop

Merkmale, Anwendungsbereich, Arbeitsweise
Technische Daten
Kurven, Abmessungen
Anfragebogen

Merkmale:

umfangsreiche Verwendung
geringe Ansprüche an Wartung
ölfreier Betrieb
geringe Geräuschentwicklung
geringe Gewicht
große Auswahl an Typen und Leistungen
einfache Montage und Demontage
Minimum der beweglichen Teile
breites Spektrum der Anwendungen - ob Verdichter oder Luftpumpe

Anwendungsbereich:

Belüftungsverfahren in den Abwasserkläranlagen
Sauerstoffanreicherung des Zuchtteichwassers
Schwimmbecken – Unterwassermassage, Luftsprudelbad, Filterspülung
Durchmischen (Belüftung) der Lösungen beim Galvanisierungsverfahren
Staubsammlung, Luft-Messer
Druckluftförderung des Mehles, Weizens und Granulats, der Kapseln, der synthetischen Fasern, usw.
Vakuum-Reinigungssystem – Industriesauger, Filterreinigung
Elektroindustrie - Abblasen der Komponenten, gedruckten Schaltungen
Textilindustrie – Absaugung der Produktionsabfälle
Gesundheitstechnik– zahnärztliche Absaugeanlagen
Handhabung mithilfe von Saugbogen, Blättern und Haltung der Gegenstände mit Vakuum, Verpacken durch Heißluftschrumpfen
Drucktechnik – Halten der Blätter mit Unterdruck

Arbeitsweise:

Das Gas wird in den Innenraum des Geräts durch Saugstutzen mit einem integrierten Schalldämpfer angesaugt (1). Im Seitenkanal (2) wird ihm vom Laufrad (3) seine Geschwindigkeit abgegeben und das Gas wird zugleich durch die Fliehkraft an Umfang des Verdichtungsraums gedrückt. Auf diese Art, in der Spirale wird das Gas wieder bis zum Druckstutzen (4) gedrückt, durch den es nach außen austritt. Im Falle der mehrstufigen Verdichter fließt das Gas durch mehr aufeinander folgende Verdichtungsräume durch, womit höhere Druckdifferenzen erreicht werden.

princip_postranny_kanal

Typ	Motorleistung (m3/h)	Druck/ Vakuum (mbar)	Motor (IP55), 50Hz, (60Hz)*			Ge- räusch- ent- wick- lung (dB)	Ge- wicht (kg)	Anschluss des Ver- dichters (Innenge- winde)
			Aufnahmel- eistung	Spannung	Strom
			(kW)	(V)	(A)
Dreiphasig
INW HP210 H16	47	290/230	0,55	200-240 ∆ / 345-415 Y	2,8 ∆/ 1,6 Y	57	16	G 1¼”
INW HP220 H26	47	490/370	0,81	200-240 ∆ / 345-415 Y	4,0 ∆/ 2,3 Y	58	24	G 1¼”
INW HP220 H56	47	650/370	1,5	200-240 ∆ / 345-415 Y	7,5 ∆/ 4,3 Y	58	28	G 1¼”
INW HP310 H16	66	250/250	0,55	200-240 ∆ / 345-415 Y	2,8 ∆/1,6 Y	57	18	G 1¼”
INW HP310 H26	66	350/280	0,81	200-240 ∆ / 345-415 Y	4,0 ∆/ 2,3 Y	59	18	G 1¼”
INW HP320 H46	65	480/400	1,1	200-240 ∆ / 345-415 Y	5,4 ∆/ 3,1 Y	59	28	G 1¼”
INW HP320 H56	65	540/440	1,5	200-240 ∆ / 345-415 Y	7,5 ∆/ 4,3 Y	59	30	G 1¼”
INW HP410 H16	87	380/300	1,1	200-240 ∆ / 345-415 Y	5,4 ∆/ 3,1 Y	55	22	G 1¼”
INW HP420 H26	87	450/480	1,5	200-240 ∆ / 345--415 Y	7,5 ∆/ 4,3 Y	61	32	G 1¼”
INW HP420 H56	87	750/500	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	61	38	G 1¼”
INW HP510 H16	120	360/310	1,5	200-240 ∆ / 345-415V Y	7,5 ∆/ 4,3 Y	64	28	G 1¼”
INW HP510 H26	120	470/310	2,2	200-240 ∆ / 345-415V Y	11,4 ∆/ 6,6 Y	64	29	G 1¼”
INW HP520 H26	120	460/470	2,2	200-240 ∆ / 345-415V Y	11,4 ∆/ 6,6 Y	64	42	G 1¼”
INW HP520 H77	120	820/500	4	345-415 ∆	9,0 ∆	65	52	G 1¼”
INW HP530 H77	120	820/680	4	345-415 ∆	9,0 ∆	67	63	G 1¼”
INW HP530 H87	120	1000/680	5,5	345-415 ∆	11,5 ∆	67	71	G 1¼”
INW HP610 H16	165	360/340	2,2	200-240 ∆ / 345-415 Y	11,4 ∆/ 6,6 Y	65	33	G 1¼”
INW HP610 H26	165	480/340	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	65	35	G 1¼”
INW HP620 H36	165	500/460	3,3	200-240 ∆ / 345-415 Y	13,0 ∆/ 7,5 Y	67	51	G 1¼”
INW HP620 H57	165	740/460	5,7	345-415 ∆	12,5 ∆	68	67	G 1¼”
INW HP630 H67	170	1040/730	7,5	345-415 ∆	16,0 ∆	72	86	G 1¼”
INW HP351 H26	315	270/290	3	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	65	50	G 2 ½”
INW HP351 H37	315	390/350	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	65	85	G 2 ½”
INW HP351 H47	315	500/350	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	65	90	G 2 ½”
INW HP352 H26	320	190/230	3	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	68	68	G 2 ½”
INW HP352 H37	320	310/350	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	79	G 2 ½”
INW HP352 H47	320	480/530	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	71	90	G 2 ½”
INW HP352 H57	320	700/530	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	127	G 2 ½”
INW HP352 H67	320	870/530	11	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	72	130	G 2 ½”
INW HP353 H37	320	250/300	4	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	82	G 2 ½”
INW HP353 H47	320	410/490	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	71	93	G 2 ½”
INW HP353 H57	320	620/680	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	153	G 2 ½”
INW HP353 H67	320	1020/680	11	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	72	170	G 2 ½”
INW HP551 H26	480	120/130	3,0	200-260 ∆ / 350-450 Y	11,4 ∆/ 6,5 Y	69	66	G 3”
INW HP551 H37	480	200/230	4,0	350-450 ∆ / 610-725 Y	8,4 ∆/ 4,8 Y	69	78	G 3”
INW HP551 H47	480	330/380	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	69	88	G 3”
INW HP551 H57	480	500/380	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	69	96	G 3”
INW HP552 H47	480	220/270	5,5	350-450 ∆ / 610-725 Y	11,1 ∆/ 6,4 Y	70	118	G 3”
INW HP552 H57	480	370/450	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	70	126	G 3”
INW HP552 H67	480	630/530	11,0	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	70	145	G 3”
INW HP552 H77	480	890/530	15,0	350-450 ∆ / 610-725 Y	30,5 ∆/ 17,3 Y	70	156	G 3”
INW HP553 H57	480	280/380	7,5	350-450 ∆ / 610-725 Y	15,0 ∆/ 8,7 Y	71	142	G 3”
INW HP553 H67	480	540/610	11,0	350-450 ∆ / 610-725 Y	22,0 ∆/ 12,7 Y	71	167	G 3”
INW HP553 H77	480	830/610	15,0	350-450 ∆ / 610-725 Y	30,5 ∆/ 17,3 Y	71	180	G 3”
INW HP553 H87	480	1020/610	18,5	350-450 ∆ / 610-725 Y	37,0 ∆/ 21,0 Y	71	195	G 3”
Einphasig
INW HP210 A75	47	290/230	0,55	220-240	6,5	57	17	G 1¼”
INW HP220 A75	47	600/370	1,5	220-240	9,7	58	32	G 1¼”
INW HP310 A71	66	350/250	0,94	220-240	9,0	57	21	G 1¼”
INW HP320 A75	65	550/400	1,5	220-240	9,7	59	33	G 1¼”
INW HP410 A41	87	380/300	1,1	220-240	10,1	55	23	G 1¼”

* 60 Hz Angaben auf Anforderung.

Verdichter und Vakuumpumpen INW mit SeitenkanalDatenblätter (pdf/2MB)

Dank der Vielfältigkeit an Leistungen bieten wir zum Beispiel auch Zweistufige Gebläse INW

Hochdruck Verdichter / Vakuumpumpen mit Seitenkanal INW werden als Luftpumpe oder Verdichter im Dauerbetrieb mit der in der Arbeitskurve angeführten Leistung eingesetzt. Zur Verfügung stehen Motoren in standardmäßiger Ausführung für die Eingangsspannung: 50 Hz und 60 Hz. Die Verdichter / Vakuumpumpen verfügen der internationalen Klassifizierung nach über folgende Schutzart: IP 54 (Staub- a Spritzwasserschutz).

Die Motoren wurden nach DIN EN 60 034/IEC 34-1 und Temperaturklasse F entwickelt. Die dreiphasigen Geräte haben eine zulässige Toleranz +/- 10% bei konstanter Spannung und +/- 5% bei schwankender Spannung, die einphasige Geräte wurden mit einer +/- 5% zulässiger Toleranz entworfen. Sollten aber nur 90 % des höchstzulässigen Überdrucks genutzt werden, erhöht sich die zulässige Schwankungsbreite auf den Wert +/- 10%. Die Toleranz der Frequenz beträgt maximal +/- 2%.

Leistungskurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Temperaturkurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Temperaturkurven Seitenkanalverdichter INW 1stufige

Maßangaben INW Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Leistungskurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Temperaturkurven INW HP Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Maßangaben INW Hochdruck

Verdichter / Vakuumpumpen mit Seitenkanal

Sollten Sie an der Ausarbeitung eines Preisangebots interessiert sein, füllen Sie bitte unseren Anfragebogen aus.

Die Gebläse/Luftpumpen INW entsprechen den Anforderungen

der Richtlinie 2002/95/EG des Europäischen Parlaments und des Rates vom 27. Januar 2003 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.

Die Gebläse und Luftpumpen INW mit Seitenkanal entsprechen der Maschinen-Richtlinie der Europäischen Gemeinschaft (CE).
