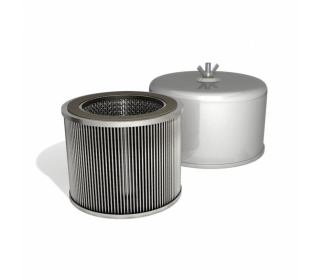

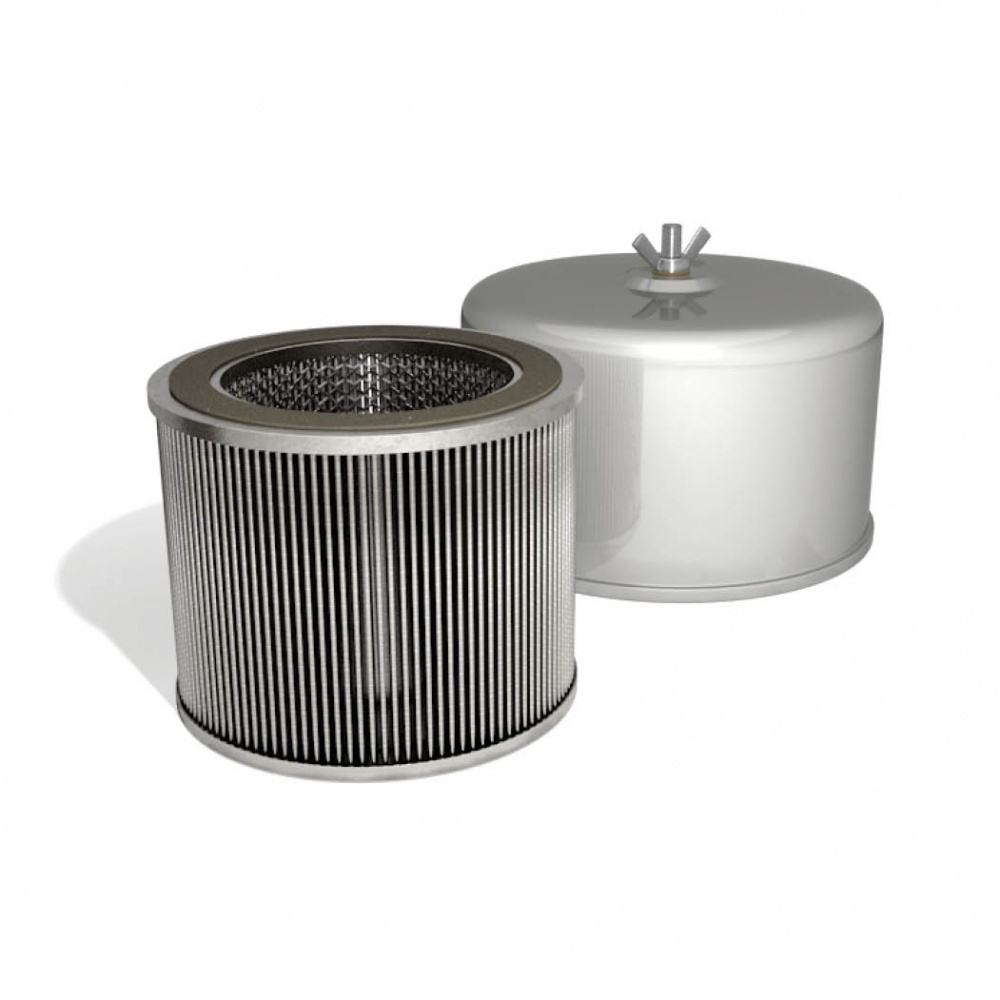

Luftfilter mit integrierter Schalldämpfung
|
Filter |
Typ |
Empfohlen Durchfluss- menge (m3/h) |
Max. Durchfluss- menge FilterEinsitze (m3/h) |
Anschluss (Außenge- winde) G |
Abmessungen (mm) |
Ge- wicht (kg) |

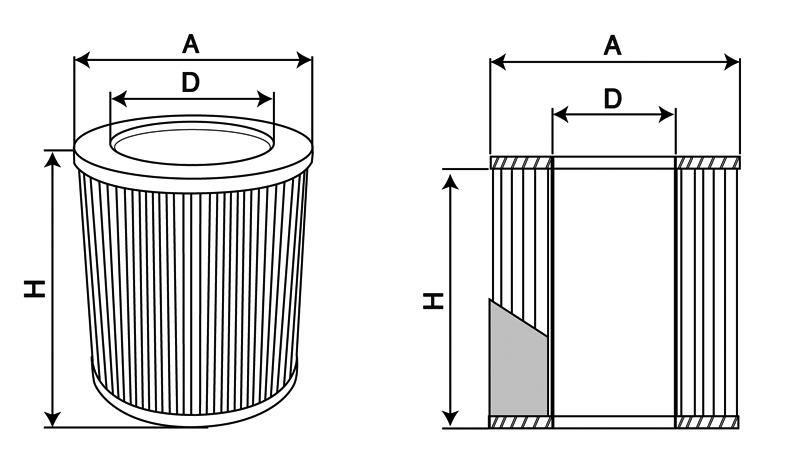

Filter-einsätze | Typ | Filter | Abmessungen (mm) | |||||
| A | B | C | a | d | h | ||||||||||
| FT.119.18P | 119 | 170 | 1 ¼“ | 168 | 41 | 152 | 1,5 | K.18P | FT.119.18P | 111 | 76 | 121 | |||
| FT.145.18P | 145 | 170 | 1 ½“ | 168 | 41 | 152 | 2 |
K.18P |
FT.145.18P | 111 | 76 | 121 | |||
| FT.230.30P | 230 | 332 | 2“ | 184 | 57 | 254 | 4 | K.30P | FT.230.30P | 146 | 92 | 121 | |||
| FT.332.230P | 332 | 510 | 2 ½“ | 318 | 64 | 254 | 7 | K.230P | FT.332.230P | 146 | 92 | 241 | |||
| FT.510.234P | 510 | 970 | 3“ | 330 | 76 | 406 | 13 | K.234P | FT.510.234P | 200 | 121 | 244 | |||
| FT.885.234P | 885 | 970 | 4” | 356 | 102 | 406 | 14 | K.234P | FT.885.234P | 200 | 121 | 244 | |||
| FT.1360.244P | 1360 | 1500 | 5” | 356 | 102 | 406 | 15 | K.244P | FT.1360.244P | 248 | 152 | 244 | |||
Wählen Sie die Luftfilter immer mit so einer Durchflussmenge, die größer als die Saugleistung des Verdichters ist.
Die Anschlussmaße des Filters und des Verdichters können unterschiedlich sein.
|
|
 |
 |
Merkmale:
> Durchlässigkeit des Papiereinsatzes bis 2 µm
> Durchlässigkeit des Polyestereinsatzes bis 5 µm
> Schalldämpfung 4 - 14 dB
> Betriebstemperatur zwischen -26 °C und 104 °C
> die Dämpfungsröhrchen maximieren die Schalldämpfung
und minimieren den Druckverlust
> gezogener Schrank aus beständigem Kohlenstoffstahl
> gebrannte Email- oder Pulverbeschichtung
